RUBY

                                                                                                  模块化 QA 模体

                                                                                   SYSTEM QA • LINAC QA • PATIENT QA





满足不同需求的RUBY模体平台

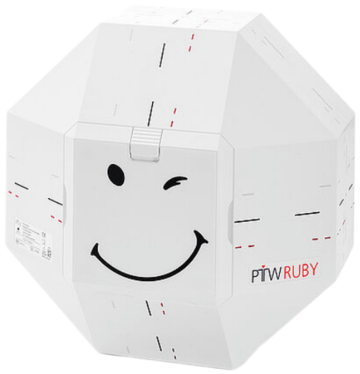

RUBY Base Phantom/基础模体平台

此基础模体可对整个治疗链进行综合测试，从成像到治疗计划和验证。在需要时可添加和扩展QA功能。

作为放射治疗质量保证的新型模块化模体平台，RUBY附带了各种可更换的、特定于应用的插件，以满足现代放疗设施的测试要求。

---

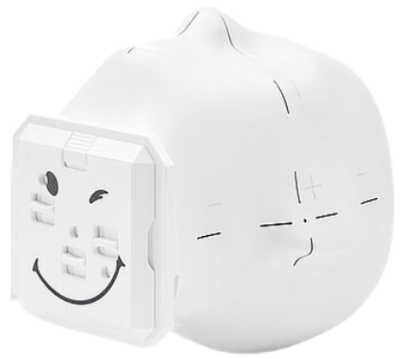

RUBY Head Phantom/头模平台

越来越多的特殊立体定向放疗采用了配备头架的扩展床。对于此类应用，可使用RUBY头模系统。RUBY头模与所有包含CT标记的插件都兼容，CT标记可以指示插件的中心位置。RUBY头模已经在Brainlab面膜系统和Encompass (QFix)面膜系统下成功测试。

---

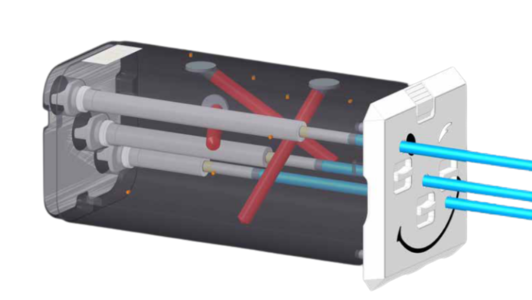

多发转移瘤应用

使用“System QA MultiMet”插件，可实现单中心多发转移治疗计划的系统QA。

主要特点：

1. 专用于非等中心治疗技术的验证，床可具有旋转或不旋转。
2. 插件内可插入三个探测器测量不同位置的点剂量。
3. 探测器的位置模拟了采用单中心同步治疗的三个脑转移瘤。

嵌入的三个骨等效圆柱体提供了kV摆位成像需要的对比度。

---

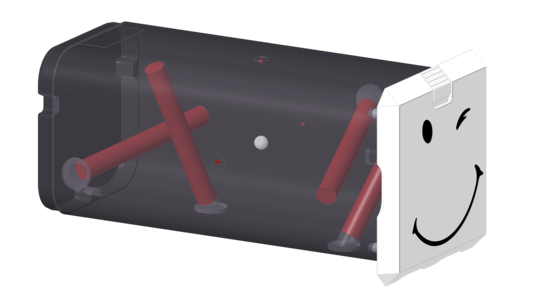

System QA

单个插件即可实现综合的端对端测试

主要特点：

1. 经临床测试在所有常规使用的序列 (T1, T2 与1.5T FLAIR脉冲序列)中MRI可视–无需其他部件。
2. 包含基于ICRU的组织等效材料（脑、肺与骨），验证不同组织密度的剂量计算。
3. CT与MR腔体，用于治疗计划系统CT/MRI影像融合算法的精准验证
4. 同一插件可使用不同类型探测器，实现点剂量测量。

---

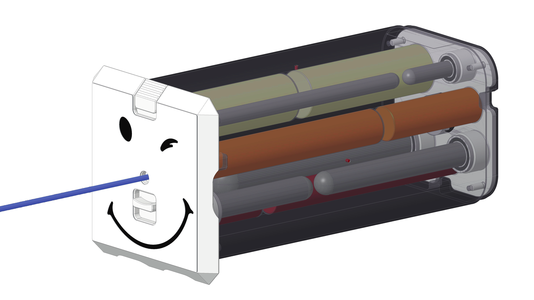

LINAC QA

使用“LINAC QA”插件即可执行整个系统的对准检查，包括传统床与六维床。

主要特点：

1. 单个插件即可执行系统对准与等中心检查。
2. IGRT与SGRT摆位准确性的日检，包括AAPM TG-179 与TG-142中推荐的远程控制床。
3. 用于六维床检查时，可选择倾斜底座便于模体摆位。
4. 组织等效骨结构，在KV与MV影像中增强清晰度。
5. 包含MV成像可视的中心陶瓷小球 ，便于执行Winston-Lutz测试。
6. 可选配PTW IsoCheckepid 软件，自动分析EPID图像。
7. 集成Track-it 可自动分析趋势与报告。

---

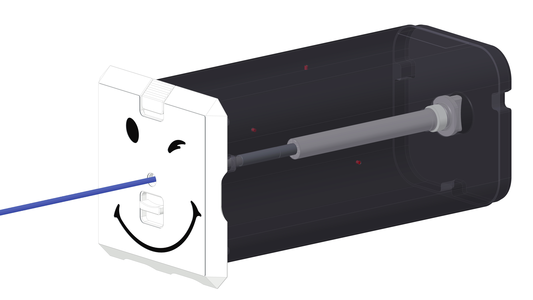

“Detector”插件可用于基于测量的患者治疗计划剂量验证

主要特点：

1. 使用不同类型探测器进行快速且精准的单点剂量测量插件。
2. 独特的“即插即测量”设计，便于使用的探测器适配套管-无需更换模体或插件。

基于测量的患者计划单点剂量验证，包括非共面测量

---

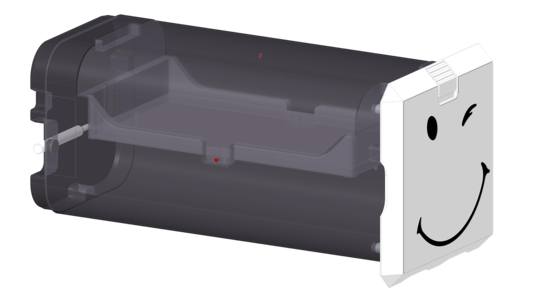

“Film”插件高分辨率辐射显影胶片一起使用，用于高分辨率剂量分布测量。
